VITALMET — PRODUCTOS — UNIONES

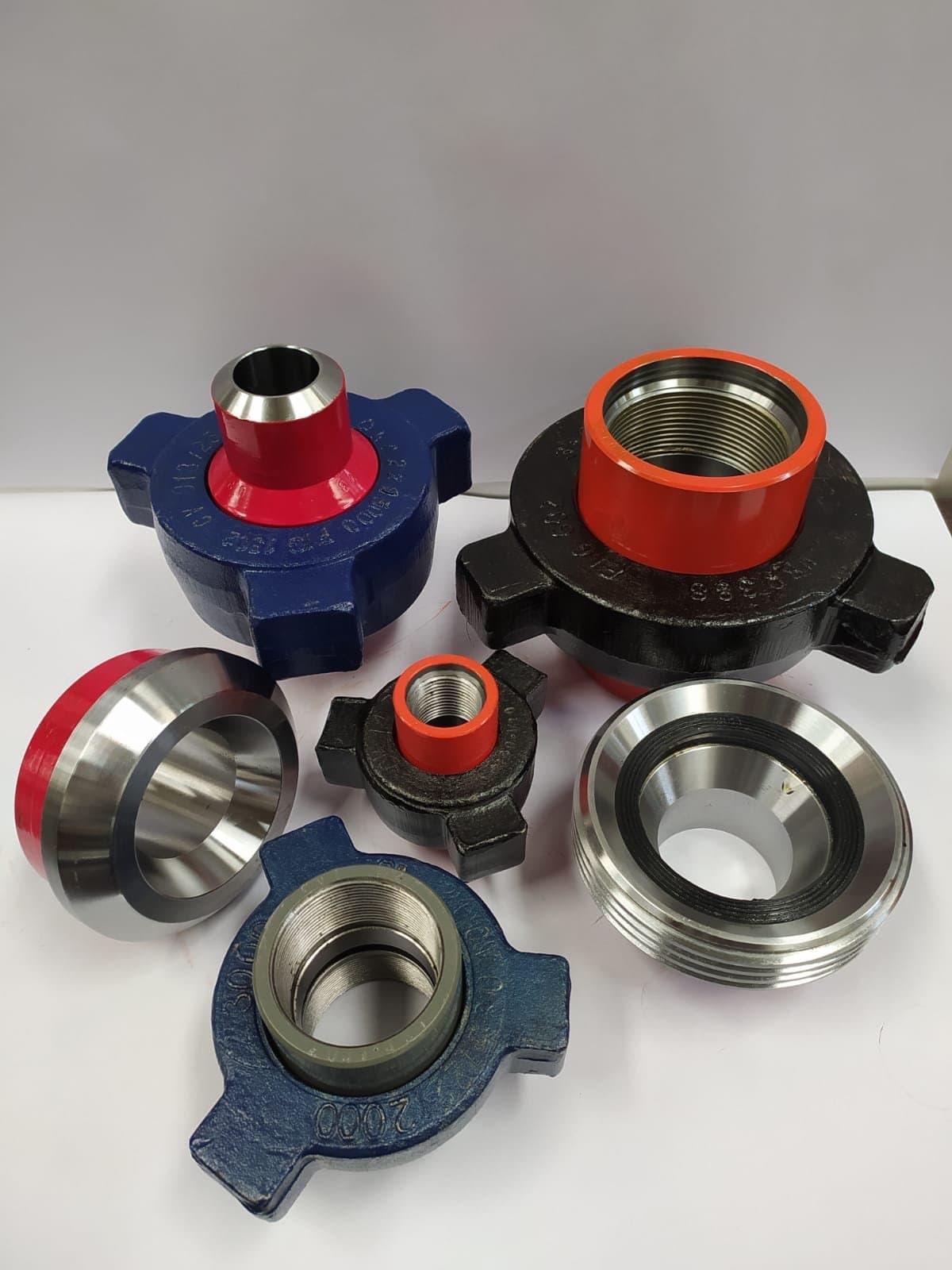

Uniones
Uniones para tubería de proceso en distintos materiales y normas. Fabricadas para asegurar la estanqueidad y resistencia mecánica en líneas de fluido bajo presión.
NORMAS
- ASME B16.11
- ASME B16.5
DESCARGASCatálogo completo (PDF)
01ESPECIFICACIONES TÉCNICAS
Especificaciones técnicas
| Parámetro | Detalle |
|---|---|
| Tipos disponibles | 11 figuras: FIG 100, 200, 206, 207, 602, 1002, 1003, 1502, Serie 3000, Simple y Tipo Bowen |
| Presiones | 1.000 a 15.000 psi según figura (69 a 1.034 bar) |
| Tamaños | Desde Ø 1" hasta Ø 14" según figura |
| Extremos | Roscados según norma API o para soldar (BUTT WELD o SOCKET WELD) |
| Sellado | Diseño de sellado positivo y hermético. O'ring de NBR reemplazable en figuras 206/207/602/1002/1003/3000 |
| Montaje | Tuercas de tres aletas y roscas Acme autotrabantes. Sin herramientas especiales |
| Intercambiabilidad | Piezas del mismo tamaño, presión y figura son intercambiables |
| Aplicaciones | Petróleo, gas, agua, aire. Líneas de cementación, fracturación, prueba, estrangulación y estabilización |
02VARIANTES Y MODELOS DISPONIBLES
Variantes y modelos disponibles
Todas las medidas y series fabricamos según pedido del cliente.
Unión doble FIG 100
1.000 psi — Ø 6", 8"
Unión doble FIG 200
2.000 psi — Ø 2", 3", 4", 5", 6", 8"
Unión doble FIG 206
2.000 psi (con O'ring NBR) — Ø 2", 3", 4", 6", 8"
Unión doble FIG 207
2.000 psi (compatible 200 y 206) — Ø 3", 4", 6", 8"
Unión doble FIG 602
6.000 psi — Ø 1", 2", 3", 4"
Unión doble FIG 1002
10.000 psi — Ø 4", 5"
Unión doble FIG 1003
10.000 psi — Ø 4", 5"
Unión doble FIG 1502
15.000 psi — Ø 2", 3", 4"
Unión doble Serie 3000
3.000 psi — Ø 1" a 12"
Unión simple
Ø 6", 8", 10", 12", 14"
Unión doble tipo Bowen
Ø 2" y 3"
